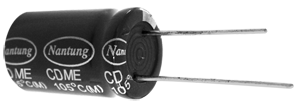

CDME SERIES

       ALUMINUM ELECTROLYTIC CAPACITORS

  • Load life of 5000 hours at 105oC

  • Wide temperature and low impedance at 100KHz.

  • SPECIFICATIONS
Item Characteristics
Operating Temperature Range(oC) -40~+105
Rated Voltage Range (V) 6.3~100
Nominal capacitance range (uF) 0.47~15000
Capacitance Tolerance(20oC,120Hz) +/-20%
Leakage current (uA)

  I<=0.01CVor 3  (Whichever is greater)   C: Nominal Capacitance (uF) V: Rated Voltage (V)

Dissipation Factor(20oC,120Hz)
Rated Voltage (V) 6.3 10 16 25 35 50 63 100
D.F. 0.22 0.19 0.16 0.14 0.12 0.10 0.09 0.08

When nominal capacitance is over 1000uF D.F. shall be added 0.02 to the listed
value with increase of every 1000 uF

Temperature Stability(120Hz)
Rated Voltage (V) 6.3 10 16 25 35 50 63 100
Impedance Ratio Z-25/Z+20 8 6 4 3 3 3 3 -
Z-40/Z+20 4 3 2 2 2 2 2 3
Load Life(+105oC)
Time 5000 hours(φ5~6.3: 3000hrs; φ8~10: 4000hrs).
Leakage Current Not more than the specified value.
Capacitance Change Within +/-25% of the initial value.
Dissipation Factor Not more than 200% of the specified value.
Shelf Life(+105oC)
Time 1000 hours.
Leakage Current Not more than the specified value.
Capacitance Change Within +/-20% of the initial value.
Dissipation Factor Not more than 200% of the specified value.

           After test: Rated voltage to be applied for 30 minutes, 24 to 48 hours before measurement.


  • DIMENSIONS                                MM


Lead spacing and diameter

D
+/-0.5 +/-1.0
5 6.3 8 10,12.5 16,18
F+/-0.5 2.0 2.5 3.5 5.0 7.5
d+/-0.1 0.5 0.6 0.8

a

0~+2.0

Frequency coefficient

    Freq(Hz) 100 1K 10K-
C(uF)
0.47~10 0.42 0.60 0.80
22~33 0.55 0.75 0.90
47~330 0.70 0.85 0.95
470~1000 0.75 0.90 0.98
2200~15000 0.80 0.95 1.00



Temp.( ) 105 85 ≤65

Correction Coefficient

1.0 1.7 2.1
  • STANDARD RATINGS
WV(V) 6.3 10 16 25
Size Impedance Ripple  Size Impedance Ripple  Size Impedance Ripple  Size Impedance Ripple

Cap

(uF)


DxL(mm) Z(Ohm)   (mA) DxL(mm)  Z(Ohm) (mA) DxL(mm)  Z(Ohm) (mA) DxL(mm)  Z( Ohm) (mA)
33 - - - - - - - - - 5X11 0.90 150
47 - - - - - - 5X11 0.90 150 5X11 0.90 150
100 5X11 0.90 150 5X11 0.90 150 6.3X11 0.40 250 6.3X11 0.40 250
220 6.3X11 0.40 250 6.3X11 0.40 250 8X11.5 0.25 400 8X11.5 0.25 400
330 6.3X11 0.40 250 8X11.5 0.25 400 8X11.5 0.25 400 10X12.5 0.16 580
470 8X11.5 0.25 400 8X11.5 0.25 400 10X12.5 0.16 580 10X16 0.12 770
1000 10X12.5 0.16 580 10X16 0.12 770 10X20 0.078 1050 12.5X20 0.062 1300
2200 12.5X20 0.062 1300 12.5X20 0.062 1300 12.5X25 0.048 1650 16X25 0.034 1850
3300 12.5X20 0.062 1300 12.5X25 0.048 1650 16X25 0.034 1850 16X31.5 0.029 2000
4700 16X25 0.034 1850 16X25 0.034 1850 16X31.5 0.029 2000 18X35.5 0.025 2200
6800 16X25 0.034 1850 16X31.5 0.029 2000 18X35.5 0.025 2200 - - -
10000 16X31.5 0.029 2000 18X35.5 0.025 2200 - - - - - -
15000 18X35.5 0.025 2200 - - - - - - - - -

   WV(V) 35 50 63 100
Size Impedance Ripple  Size Impedance Ripple  Size Impedance Ripple  Size Impedance Ripple

Cap(uF)



  DxL(mm) Z(Ohm)  (mA) DxL(mm) Z(Ohm) (mA) DxL(mm) Z(Ohm) (mA) DxL(mm) Z(Ohm) (mA)
0.47 - - - 5X11 5.5 17 - - - 5X11 6.0 15
1 - - - 5X11 4.0 30 - - - 5X11 4.5 20
2.2 - - - 5X11 2.5 43 - - - 5X11 3.0 30
3.3 - - - 5X11 2.2 53 - - - 5X11 2.7 40
4.7 - - - 5X11 1.9 88 - - - 5X11 2.5 65
10 - - - 5X11 1.5 100 5X11 2.3 87 6.3X11 1.2 140
22 - - - 5X11 0.90 150 6.3X11 1.3 140 8X11.5 0.63 160
33 5X11 0.90 150 6.3X11 0.40 250 6.3X11 1.2 140 10X25 0.43 230
47 6.3X11 0.40 250 6.3X11 0.40 250 8X11.5 0.63 210 10X16 0.31 290
100 8X11.5 0.25 400 8X11.5 0.25 400 10X12.5 0.43 300 12.5X20 0.16 430
220 10X12.5 0.16 580 10X16 0.12 770 10X20 0.21 520 16X25 0.073 900
330 10X16 0.12 770 10X20 0.078 1050 12.5X20 0.16 660 16X25 0.073 900
470 10X20 0.078 1050 12.5X20 0.062 1300 12.5X25 0.12 750 - - -
1000 12.5X25 0.048 1650 16X25 0.034 1850 16X31.5 0.054 1390 - - -
2200 16X31.5 0.029 2000 18X35.5 0.025 2200 - - - - - -
3300 18X35.5 0.025 2200 - - - - - - - - -



        Ripple Current: 105 oC ,100 or 120Hz; Impedance: 20oC,100KHz

        The specific capacitance and case size are available on request.


   How to order   -  part numbering system
